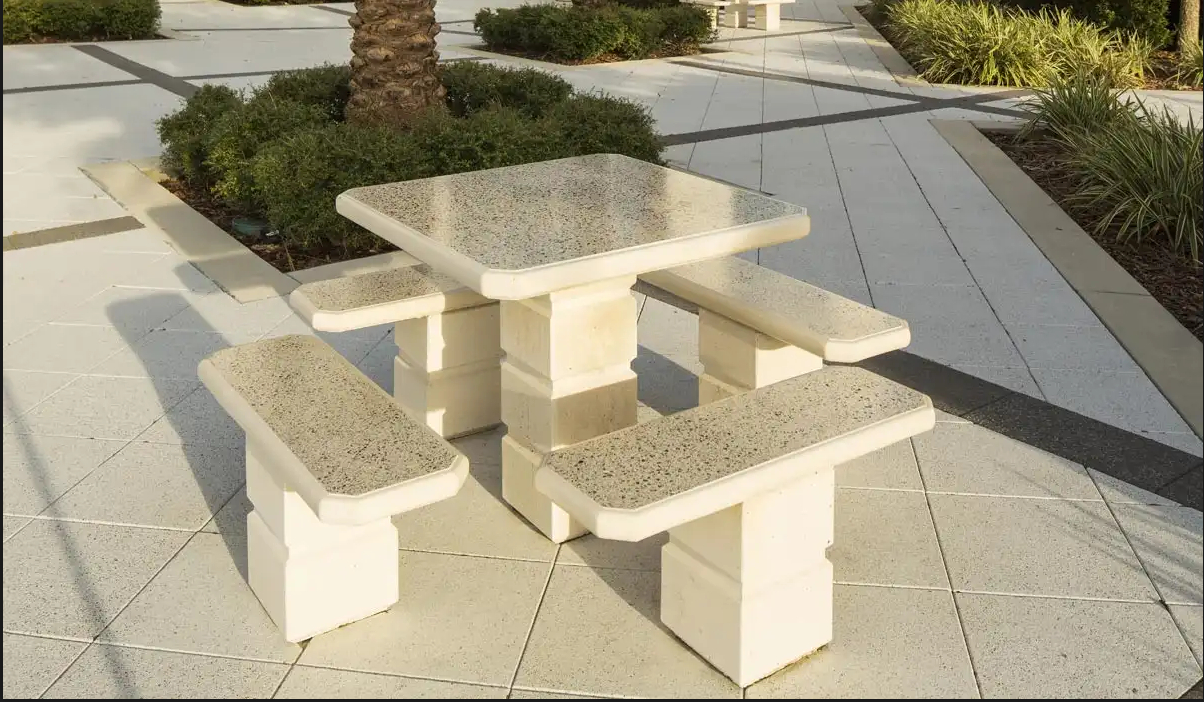

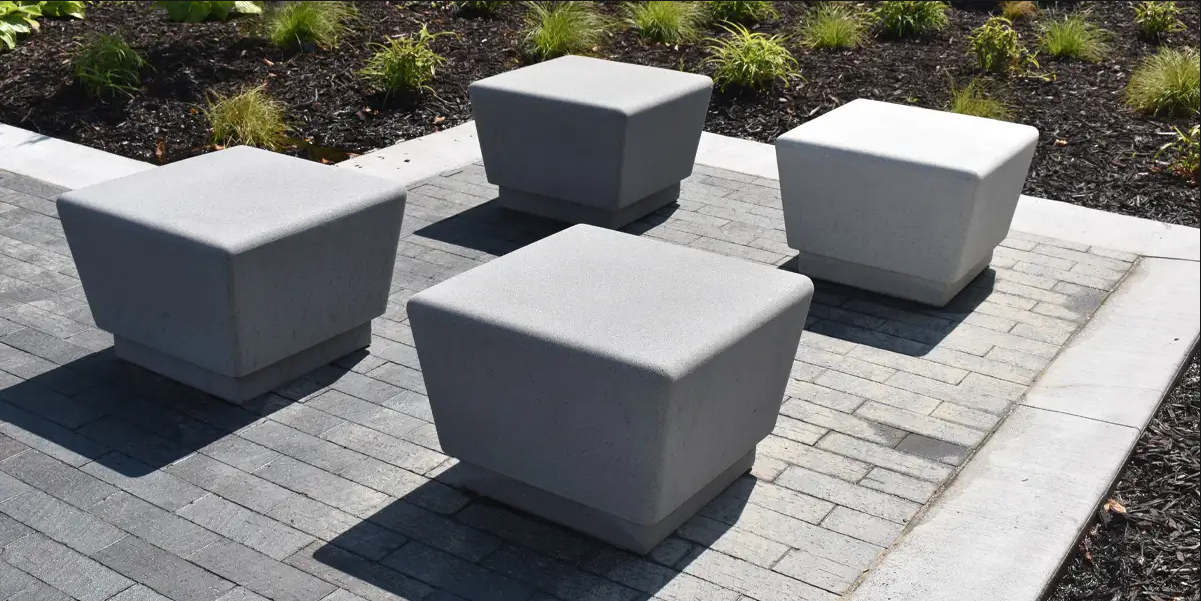

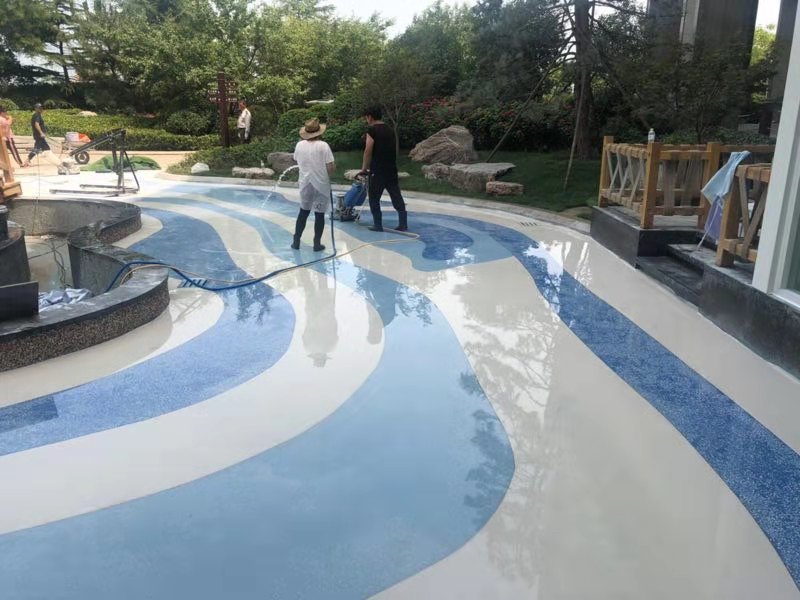

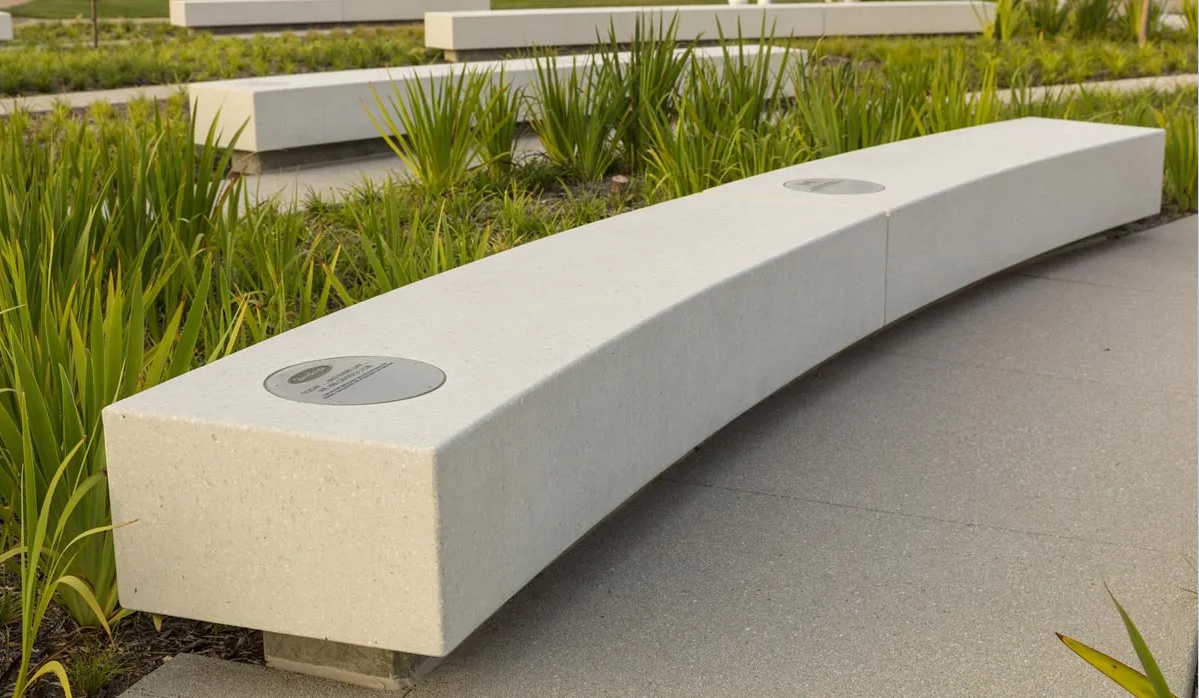

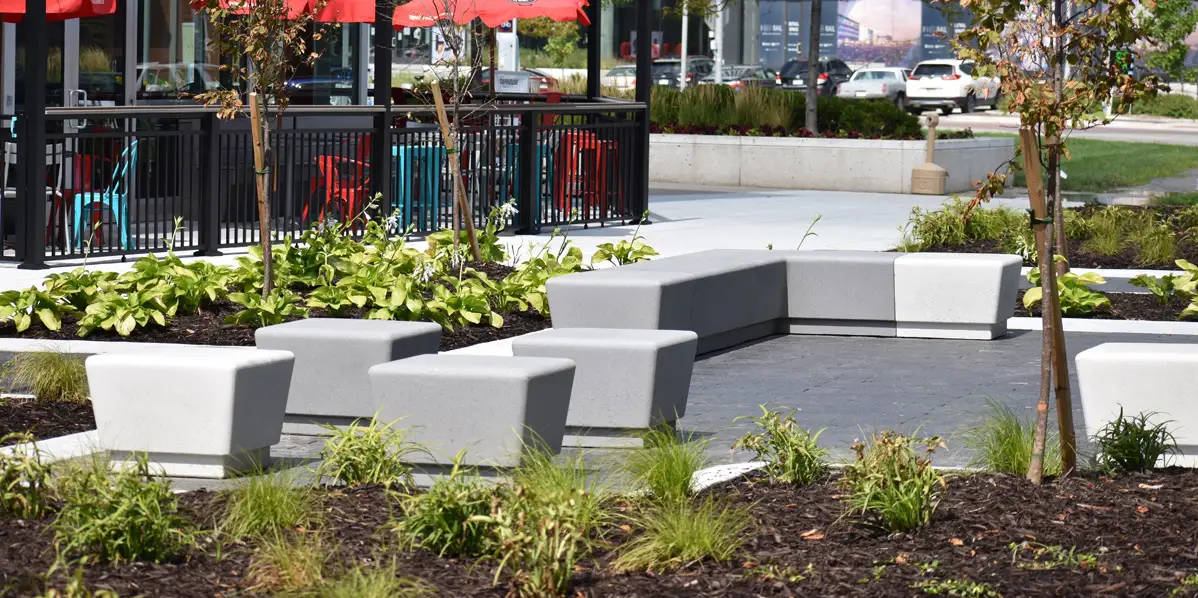

無機(jī)磨石近幾年逐漸被市場認(rèn)可，很多設(shè)計(jì)師在室外景觀的設(shè)計(jì)上大膽的采用這款新材料，效果非常顯著，每一個(gè)項(xiàng)目都稱得上是一個(gè)經(jīng)典。接來下我們分享案例，同時(shí)也對(duì)施工工藝進(jìn)行講解，希望可以幫到大家。

一、基本流程

基層處理測——量平整度——裝飾砂漿層——固體強(qiáng)化層——養(yǎng)護(hù)層

二、基層處理

先測評(píng)基層強(qiáng)度是否達(dá)到25兆帕以上，表面是否有起砂、空鼓、裂縫現(xiàn)象。如表面正常，使用角磨機(jī)進(jìn)行拉毛處理，使基層毛糙，然后掛鋼絲網(wǎng)片加墊片進(jìn)行固定以保持其平整貼合。如有起砂、空鼓、裂縫問題必須進(jìn)行處理，首先研磨掉松散顆粒，再用滲透劑進(jìn)行增強(qiáng)、增硬處理，最后修補(bǔ)裂縫。（用儀器或鑰匙進(jìn)行強(qiáng)度測試）

推薦閱讀：無機(jī)磨石基層處理細(xì)節(jié)

三、測量平整度

基層處理完成后，進(jìn)行基層平整度測量，找準(zhǔn)高低位置，以便在施工磨石裝飾層時(shí)能順平整體磨石層。

四、界面劑涂刷

用噴霧器將界面劑均勻噴灑于混凝土基層表面，根據(jù)基礎(chǔ)情況，噴灑兩遍或兩遍以上。（第一遍與水按體積比1:3混合）

第一遍界面劑噴灑濃度稍低，加強(qiáng)滲透能力，待表干后噴灑濃度稍高的界面劑，噴灑的量不宜過多，表面稍微結(jié)層膜即可。把多余的積累的界面劑掃開，不能有多余的積累。（第二遍體積比1:2混合噴灑）

推薦閱讀：無機(jī)磨石施工中的重要輔料-界面劑的使用方法

五、磨石裝飾層

A、攪拌砂漿：墻面磨石砂漿應(yīng)用專用的攪拌設(shè)備進(jìn)行攪拌，攪拌時(shí)依據(jù)產(chǎn)品說明按照嚴(yán)格的水灰比，先將計(jì)算好的水加入容器中，開動(dòng)攪拌機(jī)器的同時(shí)加入耐磨干粉骨料，攪拌至無結(jié)塊，同時(shí)要觀測其流動(dòng)性以確保濃度。（注：加水量過多會(huì)導(dǎo)致降低強(qiáng)度因此不能隨意增加水量）墻面材料每次攪拌不宜過多，使用攪槍少量多次進(jìn)行攪拌，以防上強(qiáng)度快增加攤鋪難度。

B、攤鋪：攤鋪要避免陽光直射及風(fēng)吹，施工時(shí)直接將攪拌好的材料攤鋪在作業(yè)面上，可采用施工線和杠尺輔助以保證攤鋪厚度與平整度，攤鋪后進(jìn)行表面收光處理以便研磨。

C、養(yǎng)護(hù)：正確養(yǎng)護(hù)地面12小時(shí)以上，避免陽光直射、風(fēng)吹及小動(dòng)物、外來施工人員的進(jìn)入及通行。

推薦閱讀：無機(jī)磨石異形和墻面施工方法

六、固體強(qiáng)化層

A、開面：首先用金剛石磨片對(duì)砂漿層進(jìn)行研磨，研磨到骨料基本全部露出并且平整，再用50目-150目樹脂磨片進(jìn)行打磨，使表面達(dá)到平整、光滑、骨料顆粒均勻。

B、補(bǔ)眼：150目樹脂磨片開面之后會(huì)出現(xiàn)細(xì)小的氣孔，使用專用修補(bǔ)料加修補(bǔ)乳液進(jìn)行修補(bǔ)，墻面補(bǔ)眼可采用兩種方法。（注：修補(bǔ)前須用吸塵器清理干凈作業(yè)面以及氣孔中的灰塵）

方法1：把修補(bǔ)料均勻拋灑于磨石面層上，再噴灑修補(bǔ)乳液，用180角磨機(jī)加300目樹脂片低速研磨，將修補(bǔ)料打成漿狀，均勻壓進(jìn)氣孔，等待徹底干燥反應(yīng)后，用300目樹脂片打掉浮漿。

方法2：在磨石面層噴灑界面劑，用水將修補(bǔ)料稀釋后，使用刮板將修補(bǔ)料均勻披掛于面層上，等待徹底干燥反應(yīng)后，用300目樹脂片打掉浮漿。（注：上述步驟重復(fù)直至氣孔修復(fù)完成）

C、增強(qiáng)增硬：將專用的增強(qiáng)、增硬固化劑溶液搖勻后倒入低壓噴霧器中，后飽和性均勻噴涂一遍，一定要讓表面保持濕潤，局部有粘稠溶液應(yīng)用水濕潤涂勻。如果面層過快干燥，應(yīng)及時(shí)補(bǔ)噴第二遍或者第三遍，必須保證在40分鐘到一個(gè)小時(shí)內(nèi)處于濕潤狀態(tài)。一般溫度在20℃，有良好空氣流通狀態(tài)下，2-4小時(shí)溶液完全滲透并干燥。若在干燥過程中有白色殘留物出現(xiàn)時(shí)，應(yīng)立即用水擦洗。完全固化約8-12小時(shí)后打磨處理。

D、打磨：a、用100-500目的樹脂磨片打磨，使面層更平整、光滑；b、1000-3000目的樹脂磨片打磨使地面更平整、光滑，并使面層有絲微的亮度；c、用拖布去除表面浮塵，再用清水沖洗干凈，然后用吸水機(jī)吸干作業(yè)面。

推薦閱讀：無機(jī)磨石打磨方法

七、養(yǎng)護(hù)層（結(jié)晶）：

用平板拖把或抹布均勻涂抹博威特專用結(jié)晶保護(hù)劑，24小時(shí)后用180角磨機(jī)高速拋光磨石層。

注意：無機(jī)磨石適用于新舊混凝土基層的表面，基層混凝土的表面拉拔強(qiáng)度應(yīng)大于25兆帕。新澆筑混凝土的收縮必須已經(jīng)完成，否則以后可能會(huì)因?yàn)榛炷恋淖陨硎湛s開裂而導(dǎo)致開裂。

推薦閱讀：

無機(jī)磨石施工會(huì)用到那些設(shè)備？

無機(jī)磨石地坪開裂的原因和預(yù)防開裂方法
